Laporan Akhir 2

                                                    [KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Komponen

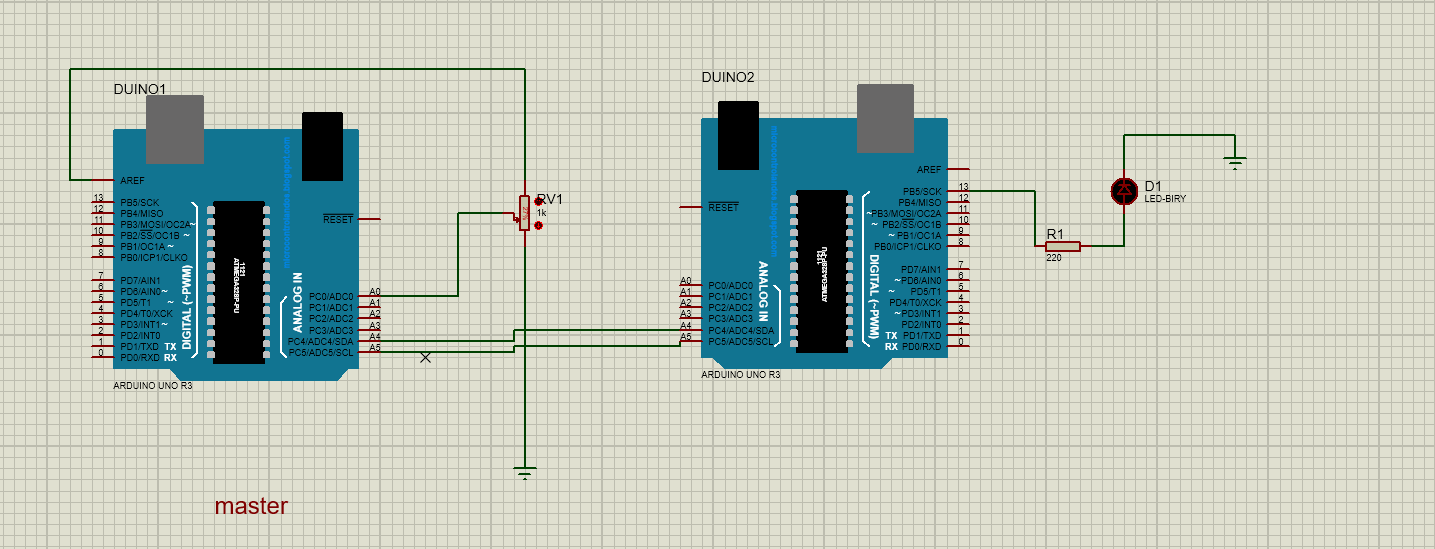

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Video

6. Analisa

7. Link Download

1. Komponen [kembali]

2. Rangkaian Simulasi [kembali]



3. Flowchart [kembali]

4. Listing Program  [kembali]

//MASTER #include <Wire.h> #define SLAVE_ADDR 9 int analogPin = 0; int val = 0; void setup() {   Wire.begin(); } void loop() {   delay(50);   val = map(analogRead(analogPin), 0, 1023, 255, 1);   Wire.beginTransmission(SLAVE_ADDR);   Wire.write(val);   Wire.endTransmission(); }

//SLAVE #include <Wire.h> #define SLAVE_ADDR 9 int LED = 13; int rd; int br; void setup() {   pinMode(LED, OUTPUT);   Wire.begin(SLAVE_ADDR);   Wire.onReceive(receiveEvent);   Serial.begin(9600);   Serial.println("I2C Slave demo"); } void receiveEvent() {   rd = Wire.read();   Serial.println(rd); } void loop() {   delay(50);   br = map(rd, 1, 255, 100, 2000);   digitalWrite(LED, HIGH);   delay(br);   digitalWrite(LED, LOW);   delay(br); }

5. Video [kembali]

6. Analisa [kembali]

1.    Percobaan 3 :

·       Soal 1

Apabila ada tambahan slave, bagaimana cara master membedakan satu slave dengan slave lainnya pada i2C pada saat berkomunikasi? Apakah pada bagian program, atau rangkaian, atau keduanya ?

§  Cara membdekan slave 1 dengan slave 2 adalah dengan memberikan address yang berbeda atau nama yang berbeda pada kedua slave. Cara memberikan addres yaitu membuat nama pada syntax wire.beginnya. Fungsinya untuk membedakan kemana arah komunikasi tersebut berjalan.

7. Link Download [kembali]

• File HTML              [Download]
• File Rangkaian        [Download]
• Video Simulasi        [Download]
• Listing Program       [Download]
