Rabu, 06 Mei 2020

LAPORAN AKHIR (PERCOBAAN 2)

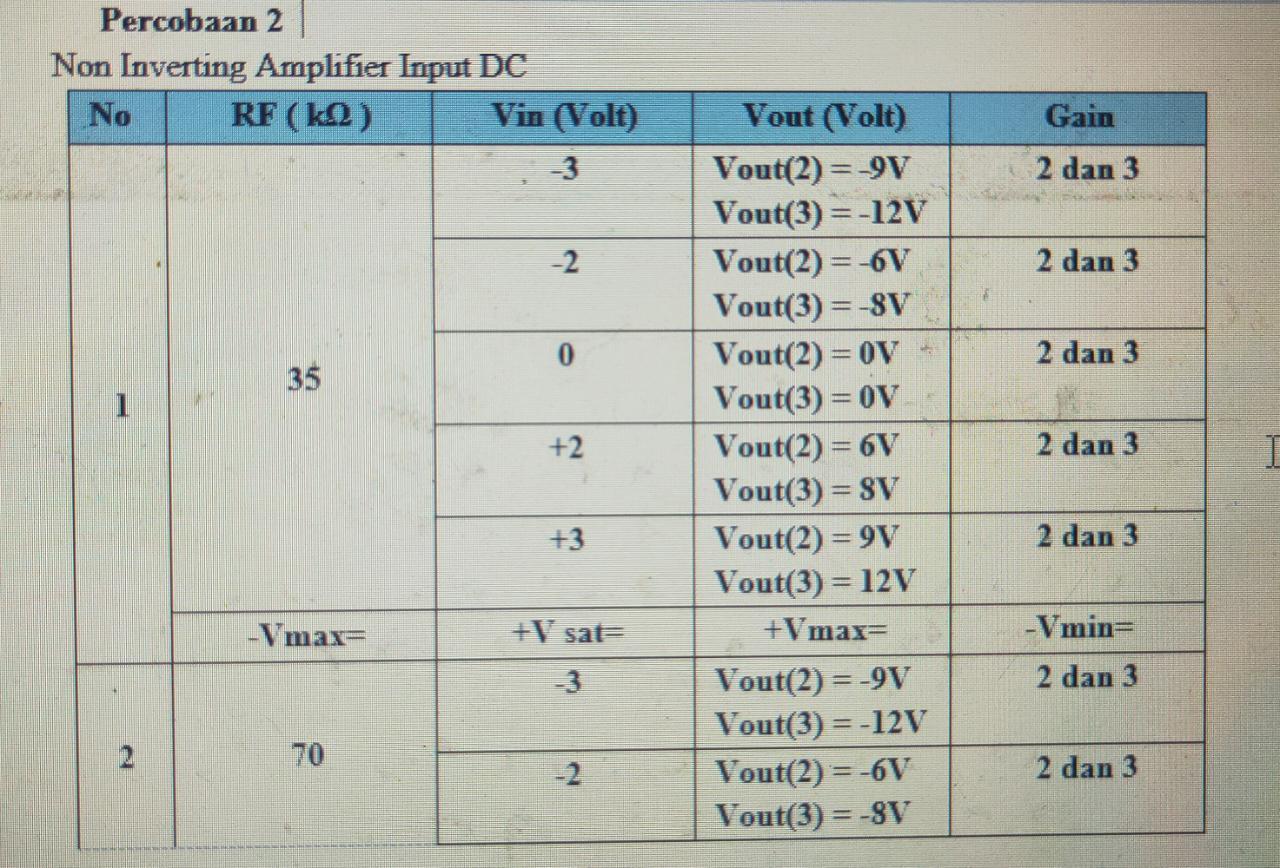

1. Jurnal[Back]




2. Hardware[Back]




3. Video[Back]



4. Analisa[Back]
 Analisa rangkajan tersebut berdasarkan karakteristik op amp ideal

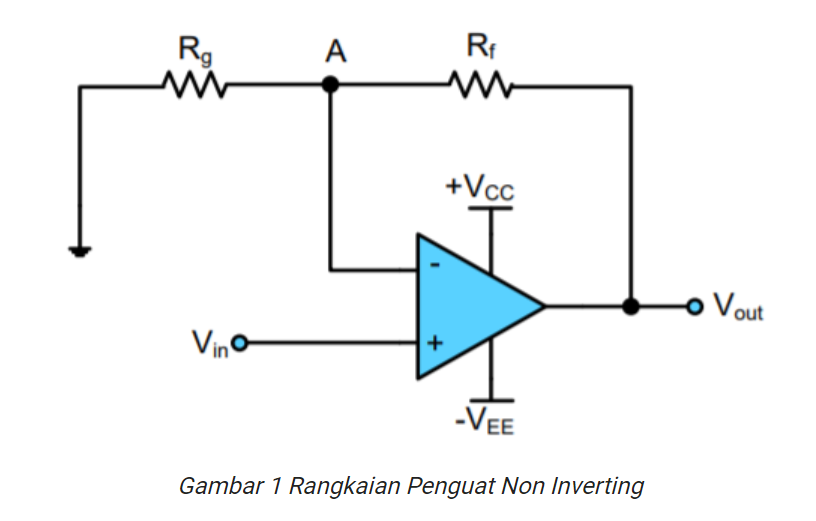

Penguat Non Inverting adalah suatu rangkaian penguat yang berfungsi menguatkaan sinyal dan hasil sinyal yang dikuatkan tetap sefasa dengan sinyal inputannya, hasil dari sinyal input dan output rangkaian non inverting dapat dilihat pada Gambar 1. Pada dasarnya penguat non inverting digunakan sebagai pengkondisi sinyal inputan sensor yang terlalu kecil sehingga dibutuhkan penguatan untuk diproses. intinya penguat non inverting ke balikkan dari penguat inverting.


Keterangan Gambar
Vin : Tegangan Masukan
Vout : Tegangan Keluaran
Rg : Resistansi ground
Rf : Resistansi feedback

Fungsi Penguat Non Inverting
Fungsi dari penguat non inverting kurang lebih sama dengan penguat inverting hanya saja polaritas output yang dihasilkan sama dengan sinyal inputnya. Keluaran sensor dan tranduser pada umumnya mempunyai tegangan yang sangat kecil hingga mikro volt, sehingga diperlukan penguat dengan impedansi masukan rendah.  Rangkaian penguat non inverting akan menerima arus atau tegangan dari tranduser sangat kecil dan akan membangkitkan arus atau tegangan yang lebih besar

Analisis Penguatan Op Amp Non Inverting
Dalam menganalisis rangkaian Op-Amp sebagai penguat terdapat dua aturan penting yang perlu diperhatikan. Kedua aturan tersebut menggunakan karakteristik Op-Amp ideal. Aturan ini dalam beberapa literatur dinamakan golden rule, yang berisi :

1. Perbedaan tegangan antara kedua masukan Op-Amp adalah nol (V+ - V- = 0 atau V+ = V-), hal ini bertujuan menghindari adanya tegangan offset. Aturan pertama ini sering disebut dengan virtual ground.
2. Arus yang mengalir pada kedua masukan Op-Amp adalah nol (I+ = I- = 0), hal ini dikarenakan impedansi input pada Op-Amp sangat besar ( Zin = ∞). Dengan memahami kedua aturan tersebut, analisis dari rangkaian Op-Amp akan menjadi lebih mudah.

Untuk memulai analisis rangkaian penguat non-inverting, terapkan hukum Kirchoff arus pada titik cabang A dan asumsi I+ = I- = 0, sehingga gambar rangkaian penguat non-inverting menjadi seperti Gambar 3. Untuk memulai analisis rangkaian penguat non-inverting, terapkan hukum Kirchoff arus pada titik cabang A dan asumsi I+ = I- = 0, sehingga gambar rangkaian penguat non-inverting menjadi seperti Gambar 3.
Gambar 3 Penjabaran Rangkaian Penguat Non Inverting untuk mempermudah penurunan rumus

Berikut penjabaran penurunan rumus op-amp non inverting berdasarkan gambar 3
didapatkan persamaan arus yang mengalir pada titik cabang A, sebagai berikut:
Persamaan 1
𝐼𝑓 = 𝐼g
Dengan menggunakan teori tegangan titik simpul, persamaan (1) dapat dijabarkan menjadi:
Persamaan 2
Karena V+ = Vin dan V- = VA , serta asumsi nilai V+ = V- maka dapat dituliskan nilai Vin = VA. Sehingga persamaan (2) menjadi:
Persamaan 3

Dengan menyederhanakan persamaan (3), dapat diperoleh persamaan tegangan keluaran dari penguat non-inverting:
Persamaan 4

Jika penguatan merupakan perbandingan antara tegangan keluaran dan tegangan masukan, maka dari persamaan (4) dapat diperoleh penguatan dari penguat non-inverting yaitu:
Persamaan 5


5. Link Download[Back]
Download Video DISINI
di Tidak ada komentar:

LAPORAN AKHIR (PERCOBAAN 1)







1. Jurnal[Back]



2. Hardware[Back]



3. Video[Back]







4. Analisa[Back]
Jabarkan Rumus Inverting Amplifier
dimana i- = 0, maka
Substitusi persamaan (2) dan (3) ke persamaan (1) sehingga diperoleh


Tanda (-) negatif menunjukkan terjadi pembalikan pada keluarannya atau memiliki beda fasa sebesar 1800 dengan masukannya.



5. Link Download[Back]
Download Video DISINI
di Tidak ada komentar:

Sabtu, 02 Mei 2020

Modul 4


MODUL IV
OP-AMP DAN PEMBANGKIT GELOMBANG ISYARAT

1. Tujuan [kembali]
  1. Merangkai dan menguji rangkaian inverting amplifier dan non inverting Amplifier
  2. Merangkai dan menguji penguatan pada suatu rangkaian amplifier
  3. Merangkai dan menguji rangkaian triangle wave generator

2. Alat dan Bahan [kembali]
  1. Panel rangkaian op-amp
  2. Modul Triangle Wave Generator
  3. Osiloskop
  4. Multimeter
  5. Functino Generator
  6. Jumper
3. Dasar Teori [kembali]
Operational Amplifier
Operational Amplifier atau yang di singkat op-amp merupakan salah satu komponen analog yang sering digunakan dalam berbagai aplikasi rangkaian elektronika.Aplikasi op-amp yang paling sering dipakai antara lain adalah rangkaian inverter, non-inverter, buffer, adder (penjumlah),integrator dan
differensiator.

1. Rangkaiaan Inverting
Rangkaian penguat inverting merupakan rangkaiaan elektronika yang berfungsi untuk memperkuat dan membalik polaritas sinyal masukan. Jadi, ada tanda minus pada rumus penguatannya. Penguatan inverting amplier adalah bisa lebih kecil nilai besaran dari 1. Sebuah penguat pembalik menggunakan umpan balik negatif untuk membalik dan menguatkan sebuah tegangan.


Resistor Rf melewatkan sebagian sinyal keluaran kembali ke masukan. Karena keluaran tak sefase sebesar 180 derajat, maka nilai keluaran tersebut secara efektif mengurangi besar masukan. Rumus dan rangkaiaan inverting dideskripsikan sebagai berikut :
2. Rangkaiaan Non-Inverting
Penguat non-inverting amplier merupakan kebalikan dari penguat inverting, dimana input dimasukkan pada input non-inverting sehingga polaritas output akan sama dengan polaritas input tapi memiliki penguatan yang tergantung dari besarnya hambatan feedback dan hambatan input. Penguat ini memiliki masukan yang dibuat melalui input non-inverting. Dengan demikian tegangan keluaran rangkaian ini akan satu fasa dengan tegangan inputnya. Rumus dan rangkaiaan non-inverting dideskripsikan sebagai berikut:


Triangle Wave Generator
Triangle Wave Generator atau Pembangkit Gelombang Segitiga umumnya terdiri dari 2 bagian utama. Bagian utama tersebut adalah rangkaian Non-Inverting schmitt triger oleh A1 dan rangkaian integrator yang dibangun oleh A2. Output rangkaian NonInverting schmitt triger pada Triangle Wave Generator atau Pembangkit Gelombang Segitiga ini berupa gelombang kotak yang digunakan untuk driver rangkaian integratorA2.

Rangkaian integrator yang diberi input gelombang kotak akan memberikan output berupa gelombang segitiga dan digunakan untuk umpan balik (feedback ke rangkaian Non-Inverting schmitt triger A1 pada rangkaian Triangular Wave Generator atau Pembangkit Gelombang Segitiga ini sehingga  rangkaian NonInverting schmitt triger A1 akan memberikan input ke integrator lagi dan hal ini berulang terus
di Tidak ada komentar:

Tugas Pendahuluan Modul IV




1. Kondisi [kembali]
Kondisi yang dipilih adalah 25 pada percobaan 2 yaitu rancanglah rangkaian Non-inverting amplifier sesuai pada percobaan dan ganti resistor dengan ukuran 3,3k ohm untuk R1 dan R2, atur tegangan input menjadi 3,2V serta catatlah tegangan output yang dihasilkan
2. Gambar Rangkaian [kembali]

Gambar 4.1 Rangkaian Non-Inverting

3. Video Simulasi Rangkaian [kembali]

4. Prinsip Kerja Rangkaian [kembali]
Pada penguat non-inverting, nilai dimasukkan pada input non-inverting dan akan mengeluarkan output berupa polaritas yang sama namun dengan memiliki penguatan yang tergantung dari besarnya hambatan. Pada rangkaian diatas, tegangan sebesar 3,2V masuk ke input non-inverting dan mengalami penguatan sehingga pada outpunya dapat dihasilkan tegangan sebesar 6,4v.

5. Link Download [kembali]
File HTML - download
Rangkaian Simulasi - download
Video Simulasi Rangakaian - download
di Tidak ada komentar:
